VOS BESOINS / NOS IMPRIMES

Ci-dessous, vous trouverez les imprimés de demande de chiffrage / fabrication.

La liste n'étant pas exhaustive, vous pouvez nous contacter et/ou nous faire parvenir un schéma de vos besoins.

Afin de pouvoir effectuer un chiffrage et / ou une fabrication, nous aurons besoin de différentes données concernant les pièces :

- Les côtes intérieures des pièces,

- L'épaisseur de la tôle que vous souhaitez, sinon, l'épaisseur sera déterminée en fonction de la section de la pièce,

- Le type de cadre que vous souhaitez (M20 = 20 mm, M30 = 30 mm), sinon, ce dernier sera lui aussi déterminé en fonction de la section de la pièce.

- Isolation ou non des pièces + épaisseur de l'isolant le cas échéant.

- Le nombre de pièces identiques ou la longueur totale des gaines de même section (par défaut, la longueur de nos gaines est de 1500 mm),

NOS IMPRIMES

Vous trouverez ci dessous, un ensemble de pièces que nous fabriquons régulièrement, qui vous permettra de nous donner les informations nécessaires au chiffrage ou à la fabrication de votre demande.

Il vous suffit de cliquer sur la pièces qui vous intéresse afin d'ouvrir l'imprimé correspondant, le compléter et nous le retourner.

La liste n'étant pas exhaustive, vous pouvez aussi nous schématiser votre besoin sur papier libre.

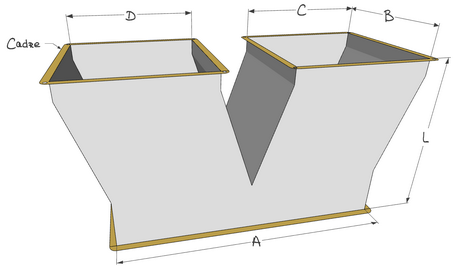

Réseau de ventilation

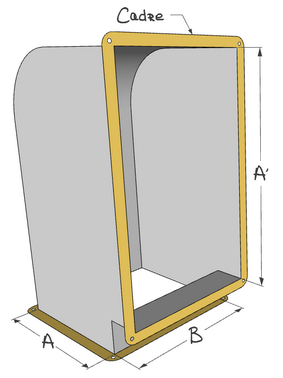

Plénums pour gainables

Tous nos plénums sont fabriqués de manière à ce que ces derniers se fixent directement sur les orifices de reprise et soufflage des gainables des différentes marques existantes, ce qui permet une meilleure circulation de l'air.

Informations

Plénum droit

Plénum centré - agrandi

Plénum droit + agrandi

Étanchéité de toiture

Accessoires pour assemblage des réseaux

Nous avons à votre disposition pour l'assemblage des réseaux de gaines les produits suivants.

Si vous souhaitez le chiffrage d'un ou plusieurs de ces produits, merci de nous le préciser votre besoin.

Spray Zinc alu

Permet d'effectuer des retouches sur les pièces en acier galvanisé.

Griffe d'assemblage - Serre cadre

Solution optimale pour assurer un assemblage fort et fiable.

De plus, les griffes assurent un assemblage étanche associées à l'isolant mousse.

Il est recommandé de placer les griffes près des équerres et tous les 250 mm.

Joint mousse

Rouleau d'isolant mousse 5 mm permettant d'effectuer la jointure entre les gaines et accessoires des réseaux de ventilation.

L'élasticité des bandes d'étanchéité compense les contraintes et sollicitations engendrées par les variations de vent, de température et d'humidité.

Réduction de la transmission de bruit.

Mastic d'étanchéité

Gebhardt-PLAST est un mastic d’étanchéité polyacrylique sans solvant. Il s’agit d’un matériau monocomposant injectable conçu pour colmater les joints des gaines de ventilation. Le mastic est classé comme étant très facile à désinfecter, et il satisfait aux exigences en matière d'hygiène applicables aux installations aéraulique selon la norme VDI 6022. Le mastic est stable, entre autres, en présence de l'eau douce, de l'eau de mer et des fumées d'extraction de cuisines. De plus, ce matériau d’étanchéité pour gaines de ventilation est exempt de substances pouvant nuire à l'adhérence de la peinture, et il peut être peint.

Trappe de visite plate

Trappes de visite à double paroi, embouties à partir de tôle d’acier galvanisé, destinées à fermer les orifices d’entretien et de nettoyage des gaines de ventilation rectangulaires.

râce au joint d’étanchéité en mousse de polyéthylène (PE) collé à son couvercle intérieur, la trappe de visite est également adaptée à une utilisation dans les systèmes réseaux de conduits de ventilation des classes d’étanchéité C ou même D selon DIN EN 1507.
